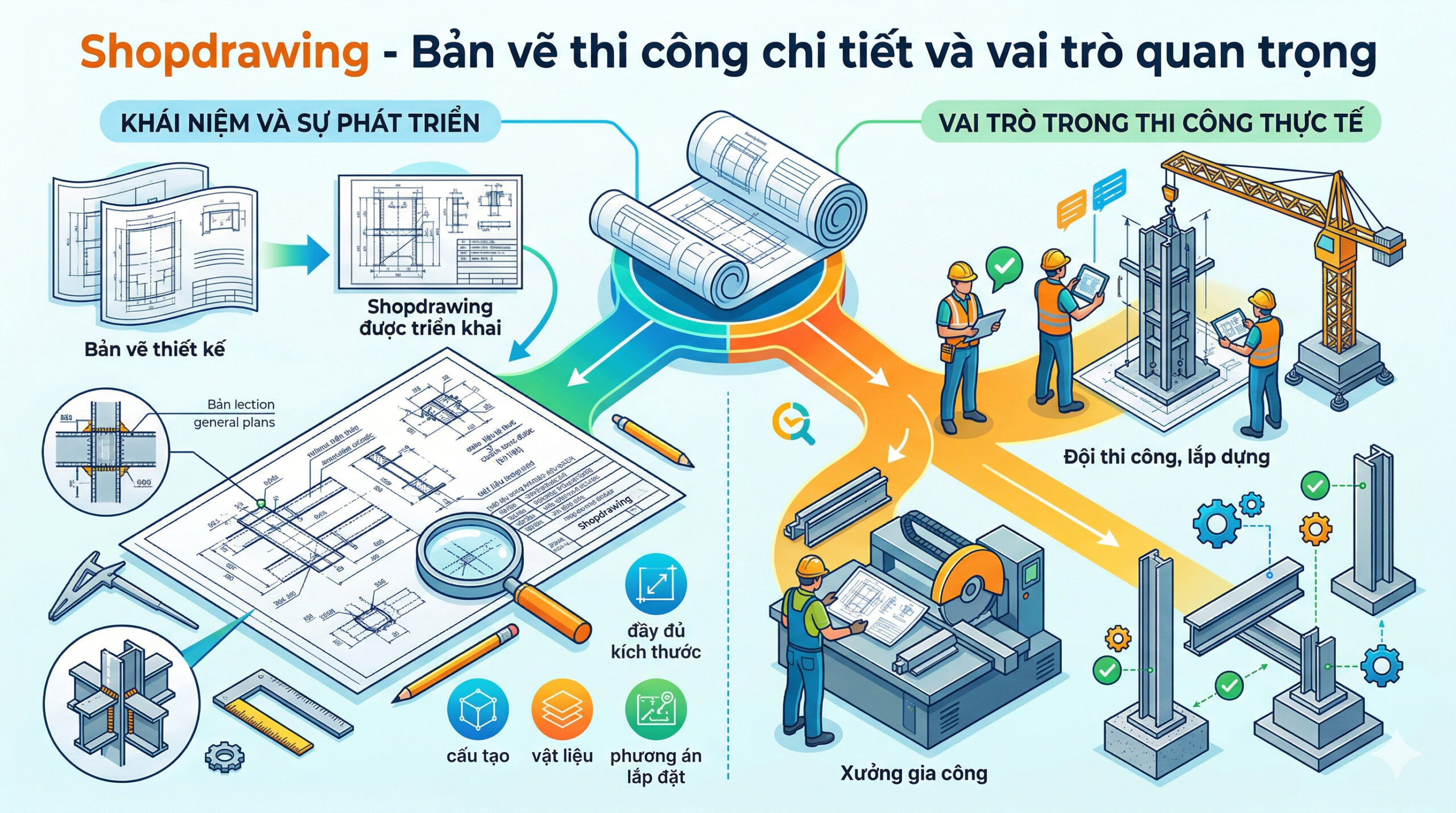

Shopdrawing là gì? Vai trò trong thi công kết cấu thép
Shopdrawing kết cấu thép là bản vẽ thi công chi tiết được triển khai từ bản vẽ thiết kế, thể hiện đầy đủ kích thước, cấu tạo, liên kết và vật liệu để phục vụ trực tiếp cho gia công và lắp dựng.
→ Nói đơn giản:
Thiết kế để “hiểu”, Shopdrawing kết cấu thép để “thi công được”.
Vai trò của Shopdrawing kết cấu thép
1. Đảm bảo thi công chính xác
→ Thể hiện rõ kích thước, vị trí, liên kết
→ Giúp gia công và lắp dựng đúng ngay từ đầu
2. Giảm xung đột kỹ thuật
→ Kiểm tra và điều chỉnh trước khi thi công
→ Hạn chế vướng mắc giữa các hạng mục
3. Tối ưu vật tư và chi phí
→ Bóc tách khối lượng chính xác
→ Giảm hao hụt vật liệu, hạn chế phát sinh
4. Hỗ trợ gia công & lắp dựng
→ Là cơ sở để sản xuất tại xưởng
→ Lắp dựng nhanh chóng, đúng kỹ thuật
5. Đảm bảo tiến độ dự án
→ Bản vẽ rõ ràng giúp thi công liên tục
→ Giảm thời gian chỉnh sửa
